ロック®７５
＊「ロック」はJFE鋼板株式会社の登録商標です。
特長
- ■
-
ロック式ボルトレス工法で施工が簡単です。
・ボルトが不要、接合が容易、葺手間が半減します。
・国内初の4山ボルトレス折板です。
- ■
- 優れた経済性で省力化を実現できる折板です。
- ■
- 3/100からの低勾配屋根が設計可能です。
- ■
- 高水密性の屋根です。
- ■
- 住宅建築から一般建築まで幅広くご使用いただけます。
- ■
-
耐火構造屋根〈30分〉
個別認定取得済です。
防耐火認定番号:FPO30RFー0498

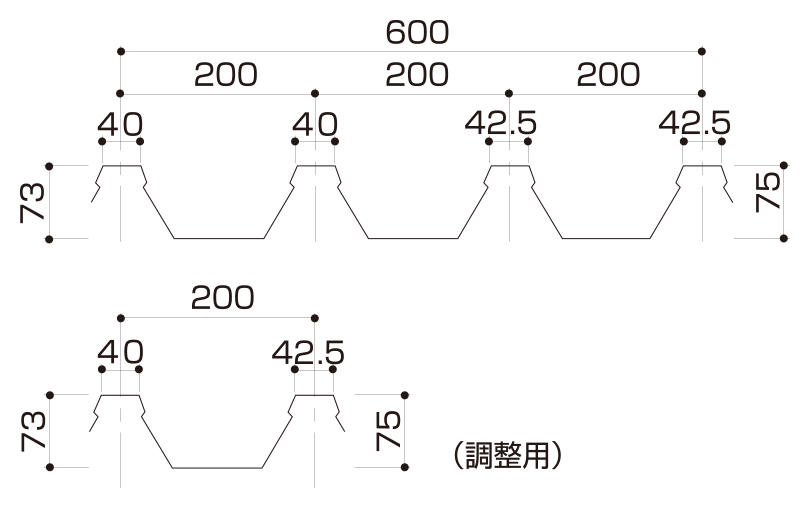

断面図
仕様
| 働き幅 | 600mm |
|---|---|
| 製品長さ | 2～12m |
| 標準勾配 | 3/100以上 |
| 不燃材料認定 | NM-8697 |
| 防耐火認定番号 | FPO30RFー0498 |
使用材料
| 原板 | 板厚（mm） | ||||
|---|---|---|---|---|---|
| 0.35 | 0.4 | 0.5 | 0.6 | 0.8 | |
| GL鋼板 | ○ | （○） | |||
| 極みーMAX® | （○） | ||||
※（ ）の部分およびその他のご要望についてはご相談下さい。
※「極みーMAX」はJFE鋼板株式会社の登録商標です。

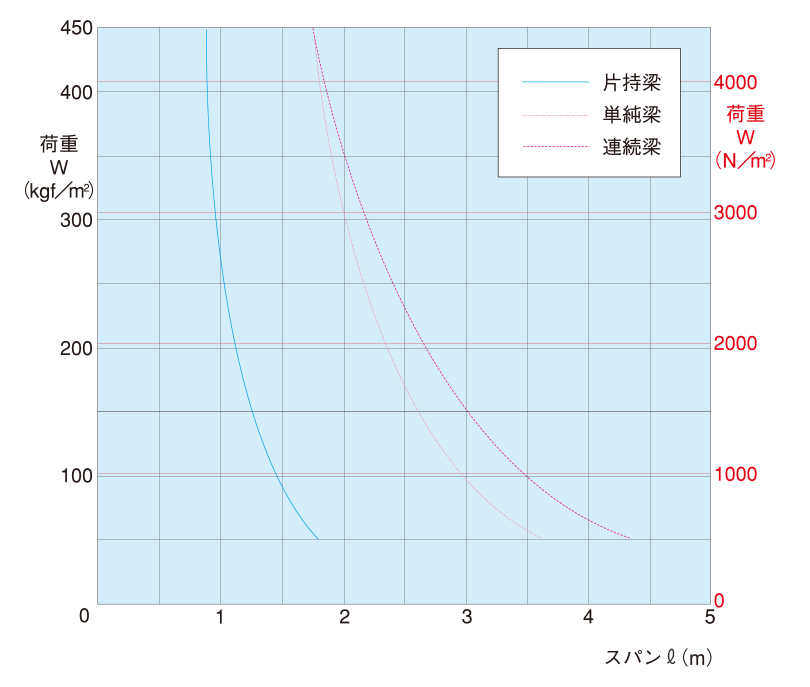

許容梁間表
断面性能表
| 板厚 mm |
単位質量 | 断面二次モーメント Ix（cm4/m） |
断面係数 Zx（cm3/m） |
|
|---|---|---|---|---|
| kg/m | kg/m2 | |||
| 0.6 | 4.98 | 8.31 | 49.47 | 12.37 |
