シンプルデザイン屋根 シングル
フラットな面、アクセントのある彫り。意匠性と施工性を両立させた金属屋根です。
シンプルデザイン屋根 シングル
横葺 横継手工法により
施工性が大幅に向上します。
洋風 洋風に最適です。
色により和風にも適します。
軽量 建物への負荷を軽減します。
地震対策の1つになります。
カバー工法 今の屋根に重ね葺きし、
金属屋根で覆います。
塗膜保証 高耐久性フッ素樹脂塗装鋼板で
塗膜20年保証します。
穴あき保証 ガルバリウム鋼板で
穴空き10年保証します。

■色見本
色見本
  ※実際の色とは多少異なりますので、
  色サンプルでご確認ください。

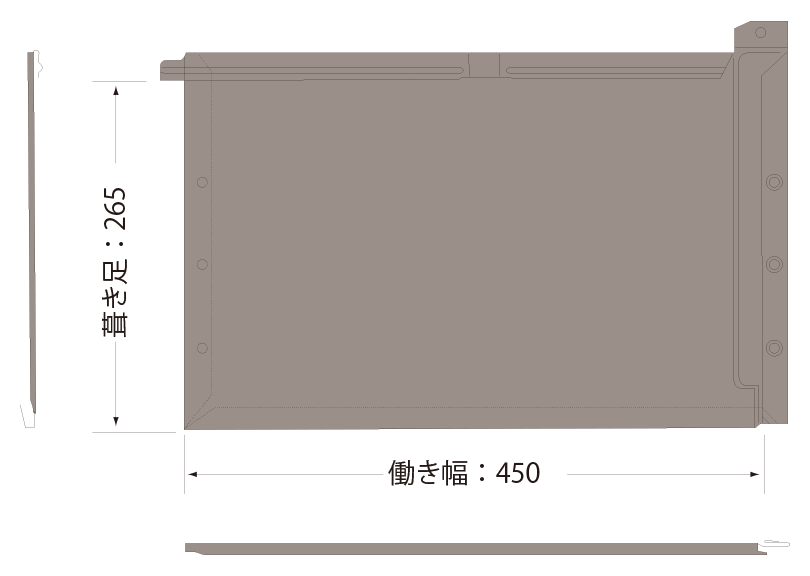

■断面図(本体形状)
断面図(本体形状)

■仕様
働き幅 450mm
屋根勾配 35/100以上
葺き足 265mm
m2あたり質量 5.6kg/㎡
m2あたり枚数 8.4枚/㎡
不燃材料認定 NM-8697
  ■使用材料
原板 板厚(mm)
0.35 0.4 0.5 0.6 0.8
カラー鋼板  ○
高耐久性フッ素樹脂塗装鋼板 (○)
※標準は、カラー鋼板0.5mm厚となります。
※( )の部分についてはご相談ください。

■性能データ

CADデータダウンロード
軒先納まり図1 軒先納まり図2 ケラバ納まり図 棟納まり図
≫ DXF ≫ DXF ≫ DXF ≫ DXF
≫ PDF ≫ PDF ≫ PDF ≫ PDF
隅棟納まり図 谷納まり図 壁際(水上) 壁際(流れ)
≫ DXF ≫ DXF ≫ DXF ≫ DXF
≫ PDF ≫ PDF ≫ PDF ≫ PDF
