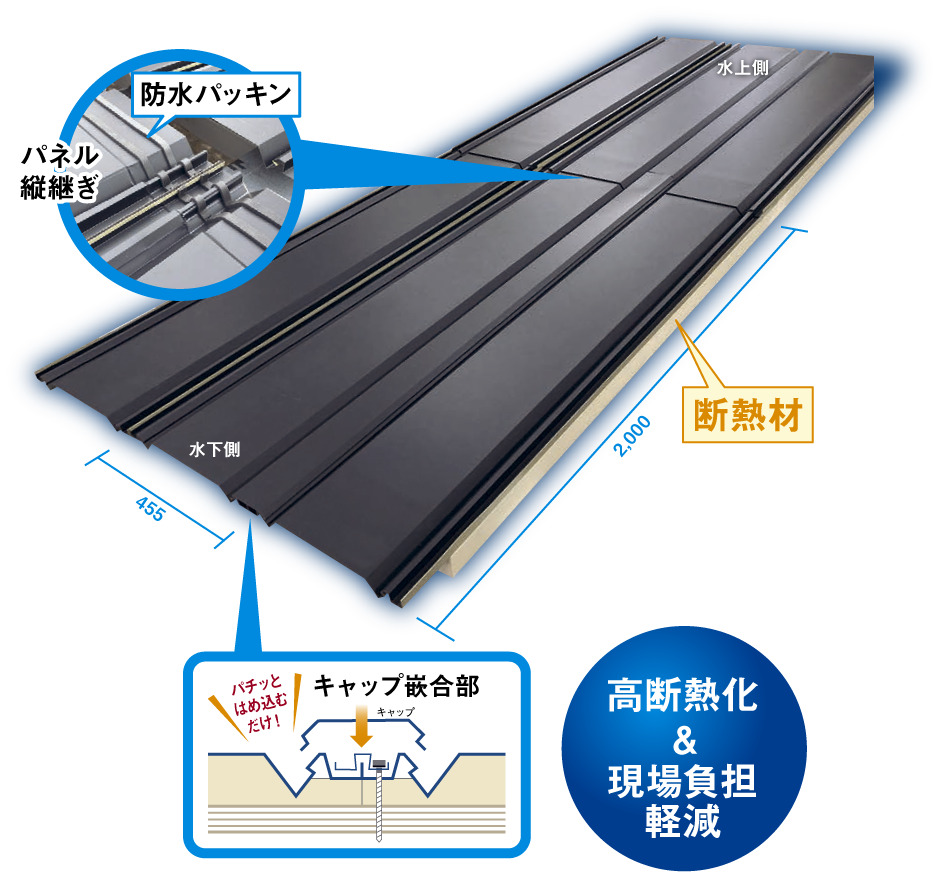

ジョイント断熱®【Ｊ断熱®】
高断熱化を省施工で実現する
縦継ぎ可能な断熱パネル

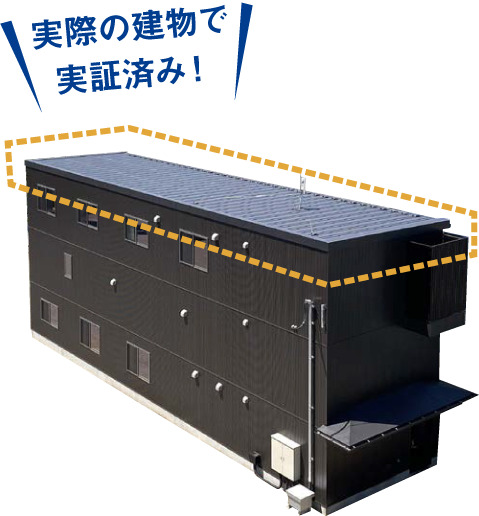

建設地／千葉県千葉市（弊社千葉製造所敷地内）
構造等／鉄骨造（軽量システム鉄骨フレームキット）、3階建
建築面積：88.08㎡、延床面積：260.85㎡
屋 根／面積：97.0㎡、水勾配：0.5寸、屋根パネル129枚
J断熱のメリット
高断熱
高性能断熱材と金属仕上材を一体化
通気層不要の外張断熱仕様
省施工
屋根材と断熱材の一括施工
一人で持ち運び可能な軽量定尺設計
高耐久
高耐久塗装鋼板「極み-フッ素®」「極み-MEGA®（ガルフレックス®仕様）」を採用
最小勾配0.5寸対応の高防水仕様
断熱性能
小屋裏温度を測定し断熱性能を確認

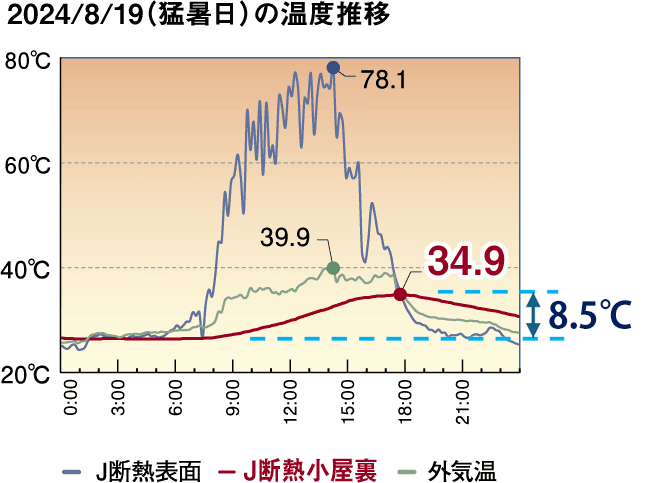

【夏季】
最高温度は34.9℃、
変化量は、8.5℃と小さく滑らかに推移し安定した温度を維持

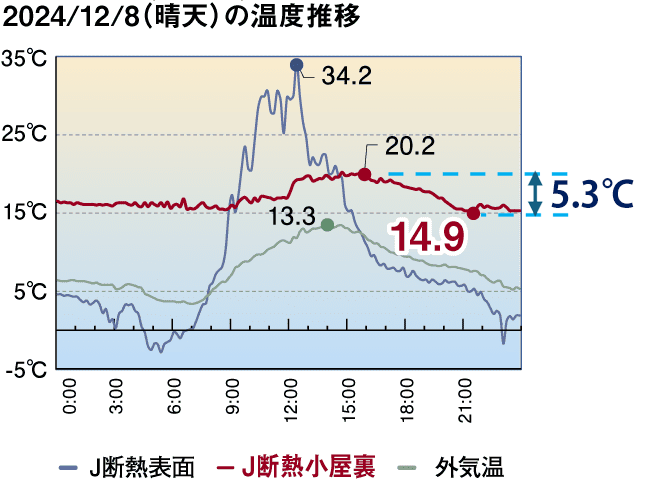

【冬季】
最低温度は14.9℃、
変化量は、5.3℃と小さくヒートショック防止に有効

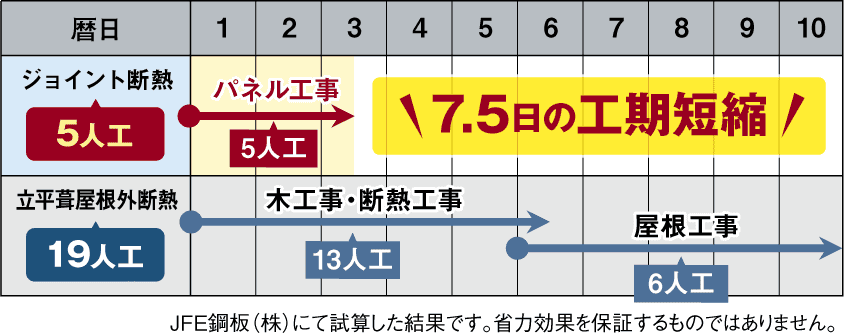

試験施工による省施工性試算
同断熱性能の立平葺き屋根外断熱仕様と比較して
全体工程は、7.5日の工期短縮（10日→2.5日）
工数は約1/4に低減（19人工→5人工）
ジョイント断熱®製品仕様
| パネル厚さ |  |
 |
 |
| 製品寸法 | 幅455㎜×長さ2,145㎜※1 | ||
| 働き寸法 | 幅455㎜×長さ2,000㎜※1 | ||
| 単位重量 | 8.8kg/㎡ （7.9kg/枚） |
11.2kg/㎡ （10.2kg/枚） |
12.0kg/㎡ （10.8kg/枚） |
| 本体表板/キャップ | 極み-フッ素®/極み-MEGA®（ガルフレックス®仕様）0.4㎜ | ||
| 本体裏面 | 芯材あらわし | ||
| 断熱材 | 高性能断熱材 イソシアヌレートフォーム 熱伝導率0.024（W/（m・K））※1 | ||
| 適用屋根形状 | 片流れ、切妻、段違い（差掛） | ||
| 最小勾配 | 0.5寸勾配（5/100） | ||
※1 変更となる可能性がございます。
