性能と技術

鉄骨ブレース構造 建制震パネル JFEエコガル 防耐火認定―メンブレン工法

軽量で高耐震性の鉄骨ブレース構造

1.5P広幅ブレース
  • 1P、1.5Pの混合設計が可能です
  • 1.5Pブレースは耐力も1.5倍、柱が少なくできるため鉄骨重量の軽減が可能です。
1.5P広幅ブレース

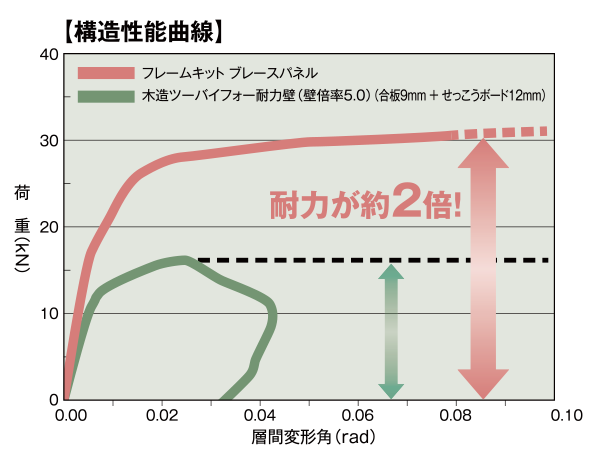

1.5Pブレース耐力試験

1.5Pブレース耐力試験

制震パネル（オプション）

耐震性能に関するお客様のニーズの高まるなか、従来の 耐力壁（鉛直ブレース）増設による耐震性向上は、建築計画上の制約もあり限度があります。

  • 開発したフレームキット用制震パネルは、従来設計の耐力壁に加えて配置します。
  • 従来のフレームキット構造の柱、梁をそのまま使用する接合構造のため、比較的安価に設置できます。
  • 従来型ブレースと制震パネルの特性を考慮した応答解析により制震効果を検証。

制震パネル

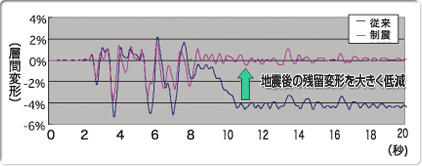

制震パネルを配置したフレームキット構造の応答解析結果(JMA神戸波)

JFE エコガル・耐食性の比較

試験結果（一例）

  • [1]エコガルは、GIよりも少ないめっき量で（Y18とZ27の比較）、優れた耐食性を有しております。
  • [2]エコガルは、その優れた耐食性により、腐食による板厚減少を長期間抑止することが可能です。

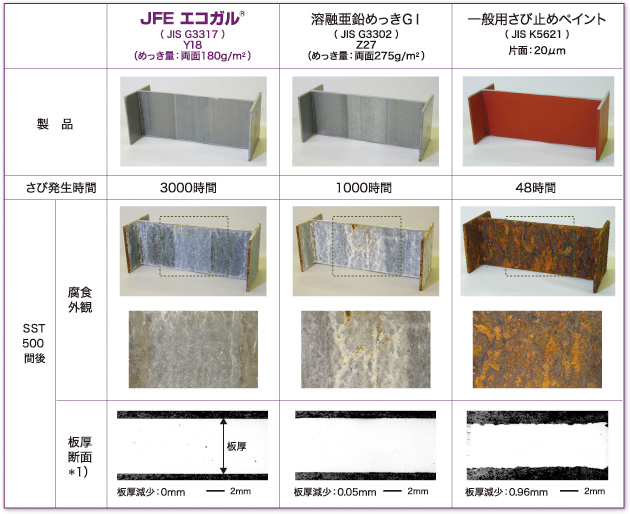

塩水噴霧試験（SST：JIS Z2371）による耐食性比較

防耐火認定―メンブレン工法

※クリックすると拡大します。

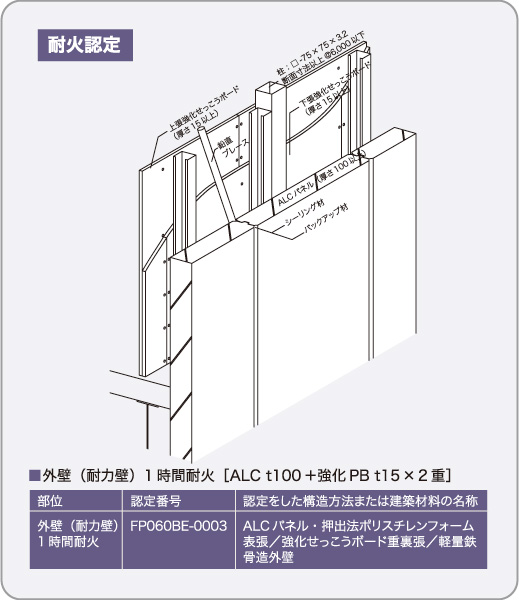

  • 外壁（耐力）1時間耐火（ALC_t100）

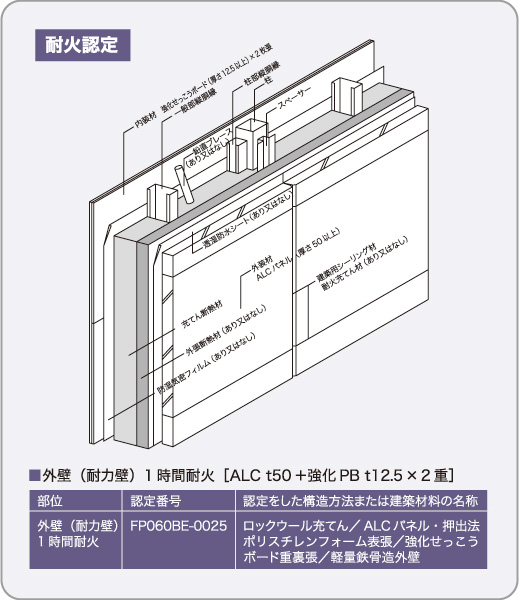

  • 外壁（耐力）1時間耐火（ALC_t50）

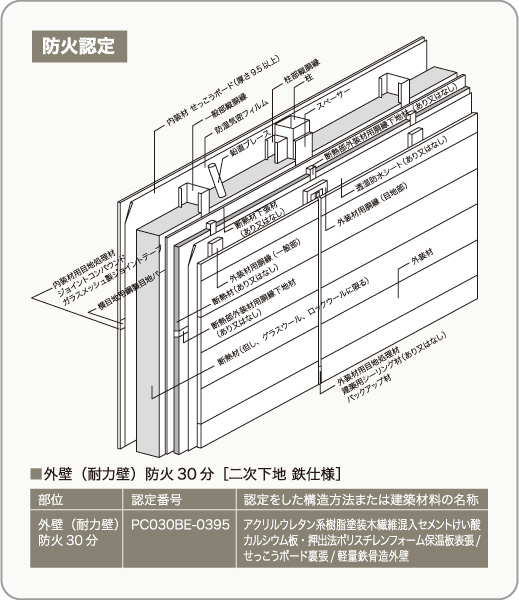

  • 外壁（耐力）防火構造（鉄下地）

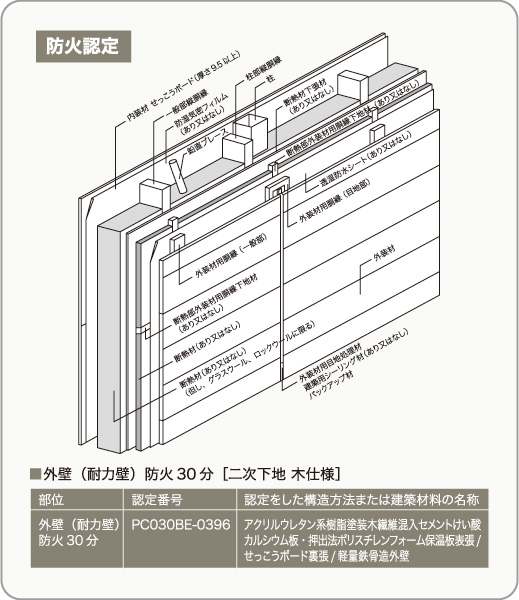

  • 外壁（耐力）防火構造（木下地）

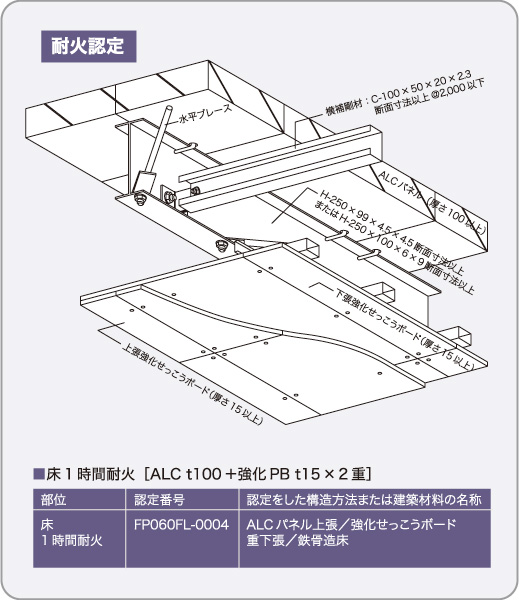

  • 床1時間耐火

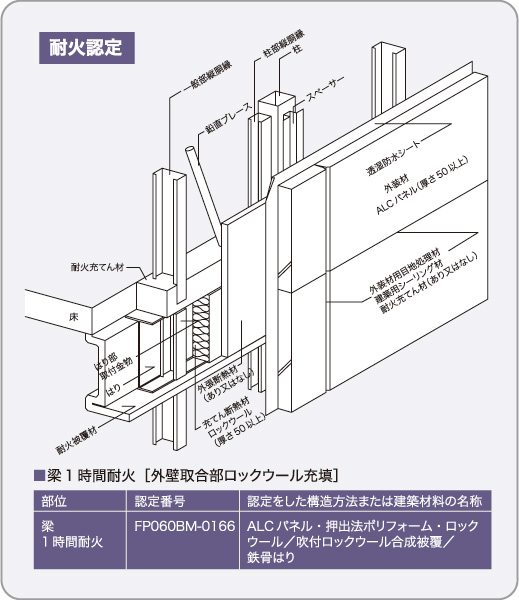

  • 梁（外壁部）1時間耐火

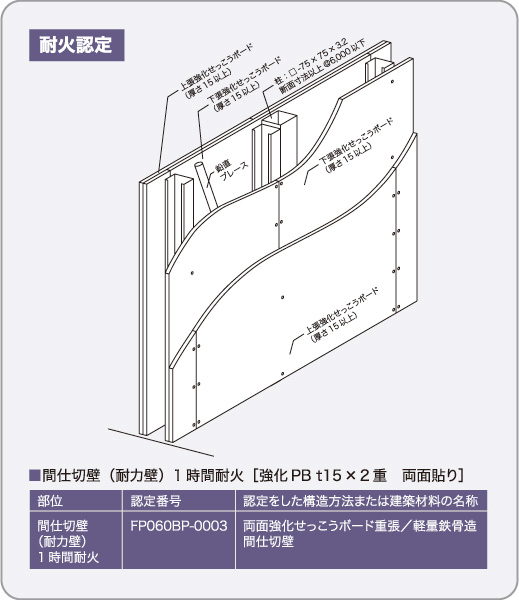

  • 間仕切壁（耐力）1時間耐火
